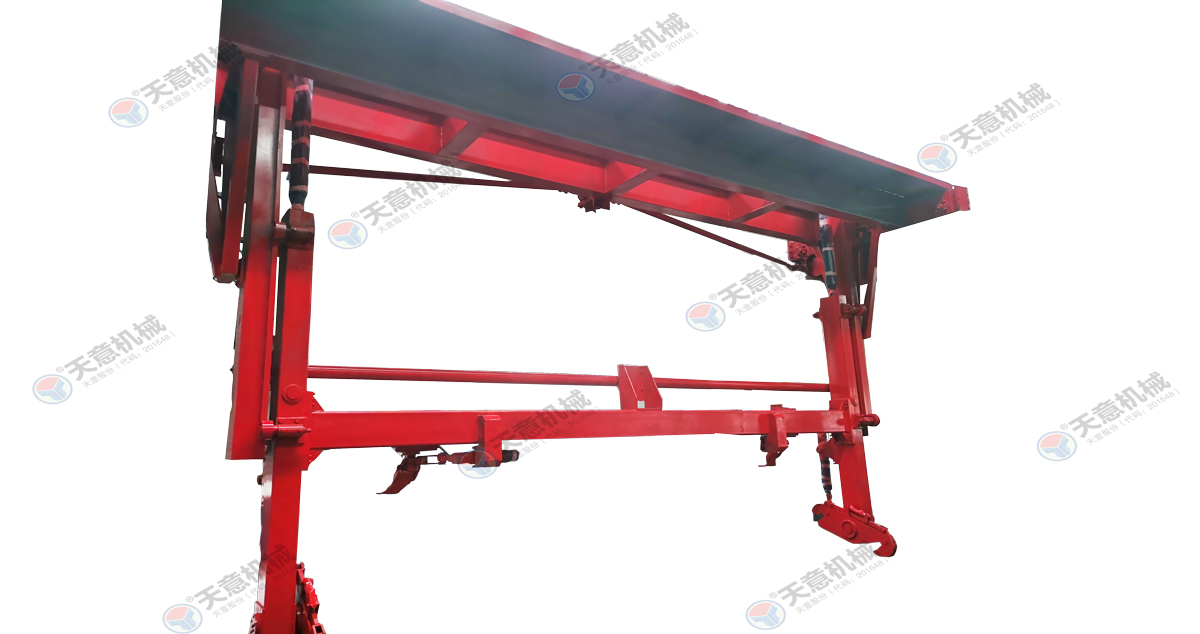

翻轉吊機:
抓取模箱翻轉90°,側立在切割小車上進行切割;
切割工段
空翻脫模機將??蚍D(zhuǎn)90°,放在切割小車支座上進行脫模,脫模后的模框與清理后的側模板進行合模,合膜后的空??虮坏踹\(yùn)至模具回程軌道上進行涂油處理,等待下一輪澆注。
切割機的切割小車承載坯體進行側面切割,側切裝置對坯體側面進行切槽,側切結束后,小車行走至水平切割位置,進行水平切割。水平切割完成后,小車行走至垂直切割位置,頂升裝置將坯體連同側板頂起并進行小車置換,置換后,切割框框架交叉往復擺動,并下降對坯體進行切割,同時頂皮吸附裝置開始對坯體頂部廢料進行去除,完成切割后,切割小車載著坯體通過吹掃裝置,由吹掃裝置吹去附在坯體表面的的殘留顆粒,并把坯體運送至半成品堆垛吊機工位。半成品堆垛吊機將切割好的坯體吊運至帶有同步導向的翻轉臺上進行90°翻轉,并在清邊機的配合下去除坯體上下層和側板上的廢料。
